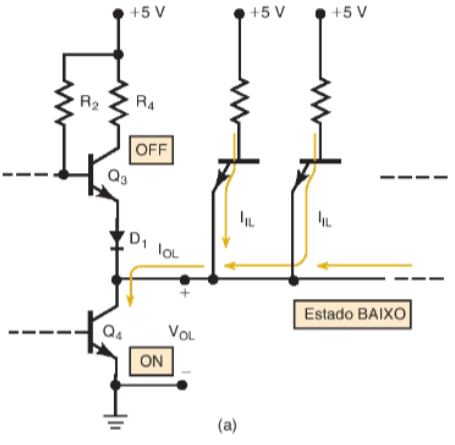

Sobre os CIs TTL da família 74 e supondo que o transistor Q4 da figura abaixo consiga absorver 10 cargas, é correto afirmar que:

A resposta correta é: “Com mais de 10 cargas, diminui-se a margem de ruído em função do carregamento.” Justificativa: Aumentando-se o carregamento, IOL aumenta, provocando o aumento de VOL. Como a margem de ruído depende de VIL e VOL, pode-se inclusive adentrar na faixa indeterminada. Fundamentado no material-base “Sistemas Digitais”, seções 8.1 a 8.6, p. 586.
