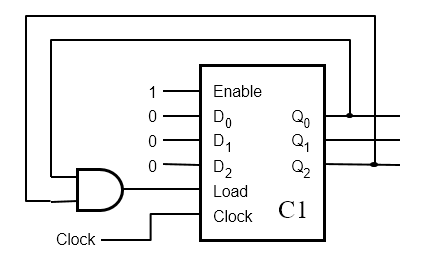

Seja a circuito abaixo, onde C1 é um contador que conta crescentemente. Que circuito é esse? O que faz esse circuito?

Question

![Figura da questão](https://pub-95884a005c2f458c841f72a9eb5b37bf.r2.dev/questoes/canvas/25aed23c-680a-4a9b-b37f-92c339c021db.png)

Calculadora Univesp Gabarito · Accepted Answer

A resposta correta é a alternativa C: Um contador crescente módulo 6, com reset síncrono.

Marcone Santos · Answer

Trata-se de um contador que conta de 0 a 5, pois, quando atinge a contagem 5, o sinal de load é igual a 1 e o contador é zerado. O reset é síncrono, pois o contador é zerado quando o clock está ativo.

Feedback
