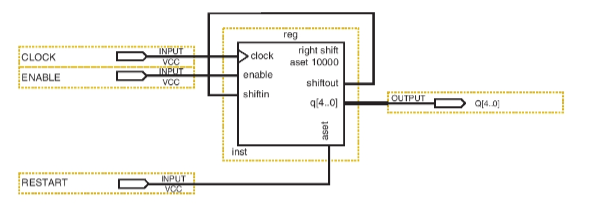

Suponha que queiramos utilizar a mega função LPM_SHIFTREG da Altera, com os seguintes parâmetros: LPM parameter decision How wide should the ‘q’ output bus be? 5 Wich direction do you want the register shift? Right Wich outputs do you want (select at least one)? Select both: Data output Serial shift data output Do you want any optional inputs? Select: Clock enable Serial shift data input Asynchronous inputs: Select: 10000 Com estes parâmetros, o circuito abaixo representa:
Explique melhor esta questão
Abre o Tutor com o enunciado e as alternativas já no campo — você revisa e envia.
Esta questão foi verificada por um de nossos administradores.
Trata-se de um módulo (mega função) da biblioteca da Altera, no Quartus. É um módulo parametrizável. O aluno deve saber como parametrizar um módulo, utilizando este exemplo. How wide should the ‘q’ output bus be? 5 -- indica quantos bits, aqui 5 bits Wich direction do you want the register shift? Right -- indica a direção do deslocamento -- aqui, para a direita Wich outputs do you want (select at least one)? Select both: Data output -- quais saídas, do módulo vai usar Serial shift data output – aqui, ambas Do you want any optional inputs? Select: Clock enable -- definição de outras entras, aqui clock Serial shift data input -- aqui entrada serial de dados Asynchronous inputs: Select: 10000 -- valor inicial Pelos parâmetros fornecidos, e pelo circuito desenhado, temos um contador em anel de 5 bits, com valor iniciado em 10000.
