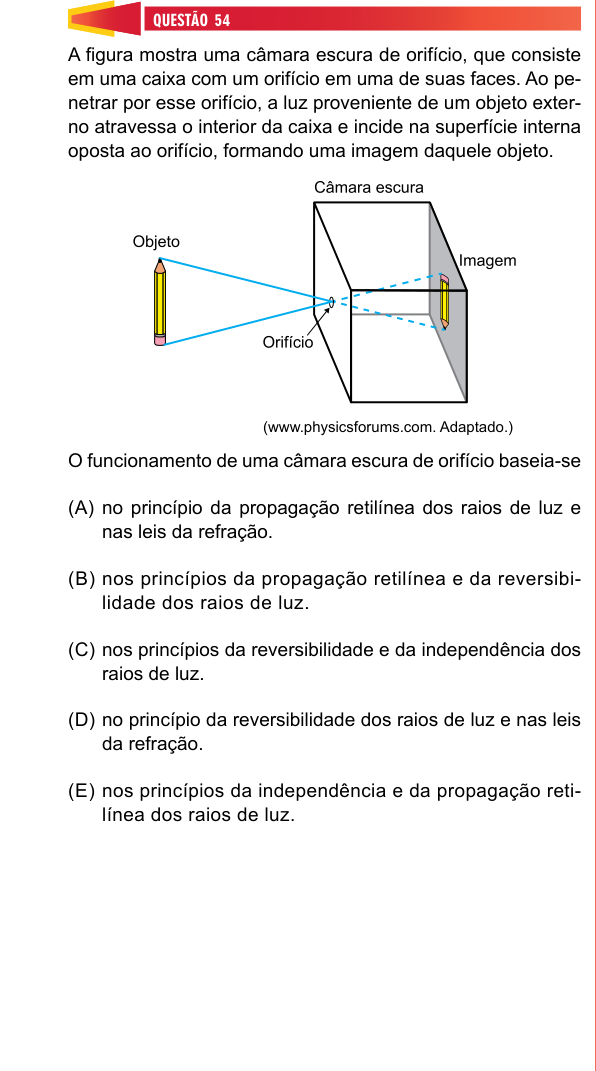

A figura mostra uma câmara escura de orifício, que consiste em uma caixa com um orifício em uma de suas faces. Ao pe- netrar por esse orifício, a luz...

Alternativa (E) - nos princípios da independência e da propagação retilínea dos raios de luz.

Introdução

A câmara escura de orifício é um dos dispositivos ópticos mais simples e antigos, servindo como uma demonstração fundamental dos princípios básicos da luz e da formação de imagens. Sua compreensão é crucial para estabelecer as bases da óptica geométrica, que underpinha o funcionamento de instrumentos ópticos mais complexos, como câmeras fotográficas e o próprio olho humano. A questão busca identificar os princípios físicos essenciais para o seu funcionamento.

Desenvolvimento

O funcionamento da câmara escura de orifício é regido por dois pilares da óptica geométrica:

1. Princípio da Propagação Retilínea da Luz: Este princípio postula que, em um meio homogêneo e transparente (como o ar dentro da caixa), a luz se propaga em linhas retas. Na câmara escura, os raios de luz emitidos ou refletidos por um objeto externo seguem trajetórias retilíneas. Ao passarem pelo pequeno orifício (o "pinhole"), apenas os raios que seguem uma linha reta a partir de cada ponto do objeto conseguem atingir a superfície interna oposta. Esta retilineidade é o que permite que um ponto específico do objeto seja mapeado para um ponto correspondente na imagem, resultando em uma imagem invertida (tanto vertical quanto horizontalmente) e real.
2. Princípio da Independência dos Raios de Luz: Este princípio afirma que os raios de luz se propagam de forma independente uns dos outros, sem interferir ou ser afetados por outros raios que porventura se cruzem. Em uma câmara escura, múltiplos raios de luz provenientes de diferentes pontos do objeto podem se cruzar no orifício sem que um distorça a trajetória do outro. Isso é fundamental para que cada ponto do objeto projete sua imagem de forma distinta no anteparo, contribuindo para a formação de uma imagem coerente e reconhecível, em vez de uma mancha indistinta de luz.

A combinação desses dois princípios permite a formação de uma imagem real, invertida e geralmente reduzida dentro da câmara, cujo tamanho depende da distância do objeto ao orifício e da distância do orifício ao anteparo.

Análise

Vamos analisar cada alternativa à luz dos princípios da óptica geométrica e do funcionamento da câmara escura:

| Alternativa | Análise dos Princípios | Relevância para a Câmara Escura | | :---------- | :--------------------- | :------------------------------ | | (A) no princípio da propagação retilínea dos raios de luz e nas leis da refração. | Propagação retilínea: Correto e essencial. | A câmara escura forma imagens devido à retilineidade da luz. | | | Leis da refração: Incorreto. | A refração ocorre quando a luz muda de meio (ex: atravessando uma lente ou água). A câmara escura funciona apenas com a luz passando pelo ar e pelo orifício, sem refração significativa. | | (B) nos princípios da propagação retilínea e da reversibilidade dos raios de luz. | Propagação retilínea: Correto e essencial. | Fundamental para a formação da imagem. | | | Reversibilidade dos raios de luz: Incorreto como princípio explicativo da formação da imagem. | A reversibilidade (se um raio vai de A a B, pode ir de B a A pelo mesmo caminho) é um princípio válido da óptica, mas não é o mecanismo primário que explica como a imagem é formada na câmara escura. Ele descreve a simetria do caminho, não a projeção. | | (C) nos princípios da reversibilidade e da independência dos raios de luz. | Reversibilidade: Incorreto como princípio explicativo principal (conforme (B)). | Não explica a formação da imagem. | | | Independência: Correto e essencial. | Permite que os raios de diferentes pontos do objeto se cruzem no orifício sem interferência, formando uma imagem clara. | | (D) no princípio da reversibilidade dos raios de luz e nas leis da refração. | Reversibilidade: Incorreto (conforme (B)). | Não é o princípio chave. | | | Leis da refração: Incorreto (conforme (A)). | Não há refração envolvida. | | (E) nos princípios da independência e da propagação retilínea dos raios de luz. | Independência: Correto e essencial. | Garante que a imagem seja formada por múltiplos pontos sem distorção. | | | Propagação retilínea: Correto e essencial. | A base para a projeção da imagem invertida. | | | | Correta. Ambos os princípios são fundamentais e diretamente responsáveis pelo funcionamento da câmara escura de orifício. |

Conclusão

A câmara escura de orifício é um exemplo clássico da aplicação dos princípios fundamentais da óptica geométrica. Sua capacidade de formar uma imagem real e invertida de um objeto externo é uma consequência direta do princípio da propagação retilínea da luz, que determina a trajetória dos raios, e do princípio da independência dos raios de luz, que garante que essas múltiplas trajetórias possam se cruzar no orifício sem distorcer a formação da imagem. A exclusão de qualquer um desses princípios impossibilitaria a explicação correta do fenômeno observado.

Alternativa (E).
