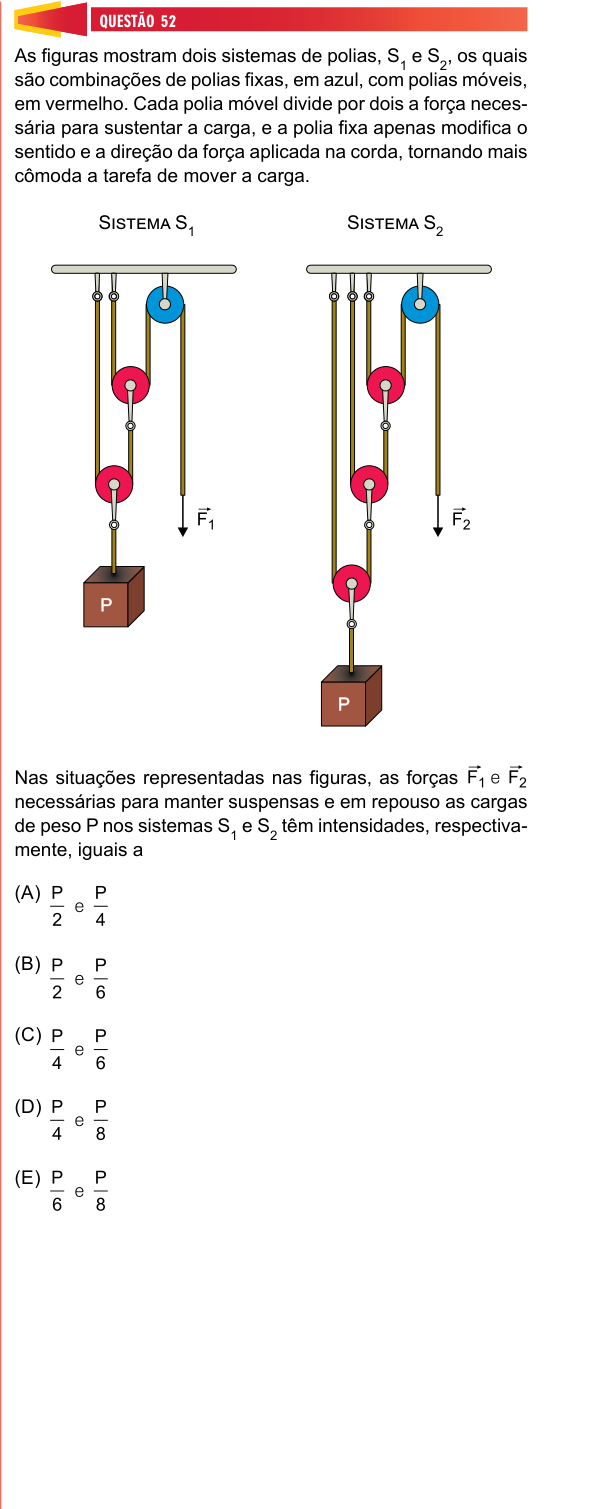

As figuras mostram dois sistemas de polias, S1 e S2, os quais são combinações de polias fixas, em azul, com polias móveis, em vermelho. Cada polia m...

Alternativa D - Forças P/2 e P/4

Introdução

A questão aborda o tema de sistemas de polias, um conceito fundamental da física que se insere no estudo da estática e da mecânica. Polias são máquinas simples utilizadas para transmitir força e modificar sua direção ou intensidade, facilitando a movimentação ou suspensão de cargas pesadas. A compreensão do funcionamento de polias fixas e móveis é essencial para analisar o comportamento desses sistemas.

Desenvolvimento

Um sistema de polias é composto por roldanas (polias) e cordas. As polias podem ser de dois tipos principais:

1. Polias Fixas (em azul na figura): São aquelas cujo eixo de rotação permanece em uma posição fixa. Elas têm a função principal de mudar a direção da força aplicada, tornando a tarefa de puxar mais conveniente (por exemplo, puxar para baixo em vez de puxar para cima). No entanto, elas não alteram a intensidade da força necessária para equilibrar a carga; a força aplicada é igual à tensão na corda que passa por ela.
2. Polias Móveis (em vermelho na figura): São aquelas que se movem junto com a carga. Sua principal característica é a de dividir a força necessária para sustentar a carga por dois. Isso acontece porque a carga é sustentada por dois segmentos da mesma corda que passa pela polia móvel, e cada segmento suporta metade do peso. Assim, se uma carga P é sustentada por uma polia móvel, a força necessária para segurar a corda que passa por ela é P/2.

Quando múltiplos sistemas de polias móveis são combinados (um "talha exponencial"), a força resultante é dividida sucessivamente. Se houver 'n' polias móveis, a força aplicada F necessária para sustentar uma carga P é dada por F = P / (2^n). Polias fixas no sistema servem apenas para redirecionar a força e não alteram essa relação de redução.

Análise

Vamos analisar cada sistema separadamente:

Sistema S1:

• Neste sistema, observamos uma única polia móvel (vermelha) que está diretamente ligando a carga P à corda.
• A carga P é sustentada por essa polia móvel. De acordo com o princípio das polias móveis, a força (tensão) em cada um dos dois segmentos da corda que saem desta polia móvel será P/2.
• Um desses segmentos de corda passa por uma polia fixa (azul). Como as polias fixas apenas redirecionam a força e não alteram sua intensidade, a força F_S1 que precisa ser aplicada na extremidade da corda será igual à tensão no segmento que passa pela polia fixa.
• Portanto, a força necessária para manter a carga em repouso no Sistema S1 é F_S1 = P/2.

Sistema S2:

• Neste sistema, temos duas polias móveis (vermelhas) operando em série (uma talha exponencial).
• A primeira polia móvel (a mais baixa, que suporta a carga P) divide a força P por dois. Assim, a tensão na corda que sai desta polia é P/2.
• Essa corda (com tensão P/2) então se conecta à segunda polia móvel (a mais alta). Esta segunda polia móvel, por sua vez, também divide a força que chega a ela por dois.
• Portanto, a força F_S2 que precisa ser aplicada na extremidade da corda será (P/2) / 2.
• Simplificando, a força necessária para manter a carga em repouso no Sistema S2 é F_S2 = P/4.

Comparação das Alternativas:

| Alternativa | Força para S1 | Força para S2 | Análise | | :---------- | :------------ | :------------ | :------ | | (A) | P | P/2 | Incorreta. S1 tem uma polia móvel, reduzindo a força para P/2. | | (B) | P/2 | P | Incorreta. S2 tem duas polias móveis, reduzindo a força para P/4. | | (C) | P | P/4 | Incorreta. S1 tem uma polia móvel, reduzindo a força para P/2. | | (D) | P/2 | P/4 | Correta. S1 reduz a força para P/2 (uma polia móvel); S2 reduz a força para P/4 (duas polias móveis). | | (E) | P/4 | P/2 | Incorreta. A ordem está invertida e S1 não reduz para P/4. |

Conclusão

A análise dos sistemas de polias S1 e S2, considerando a função de polias fixas (apenas redirecionamento) e polias móveis (redução da força pela metade para cada polia móvel), revela que a força necessária para sustentar a carga P no sistema S1 é P/2, enquanto no sistema S2 é P/4. Este resultado corresponde à alternativa (D).

Alternativa D.
