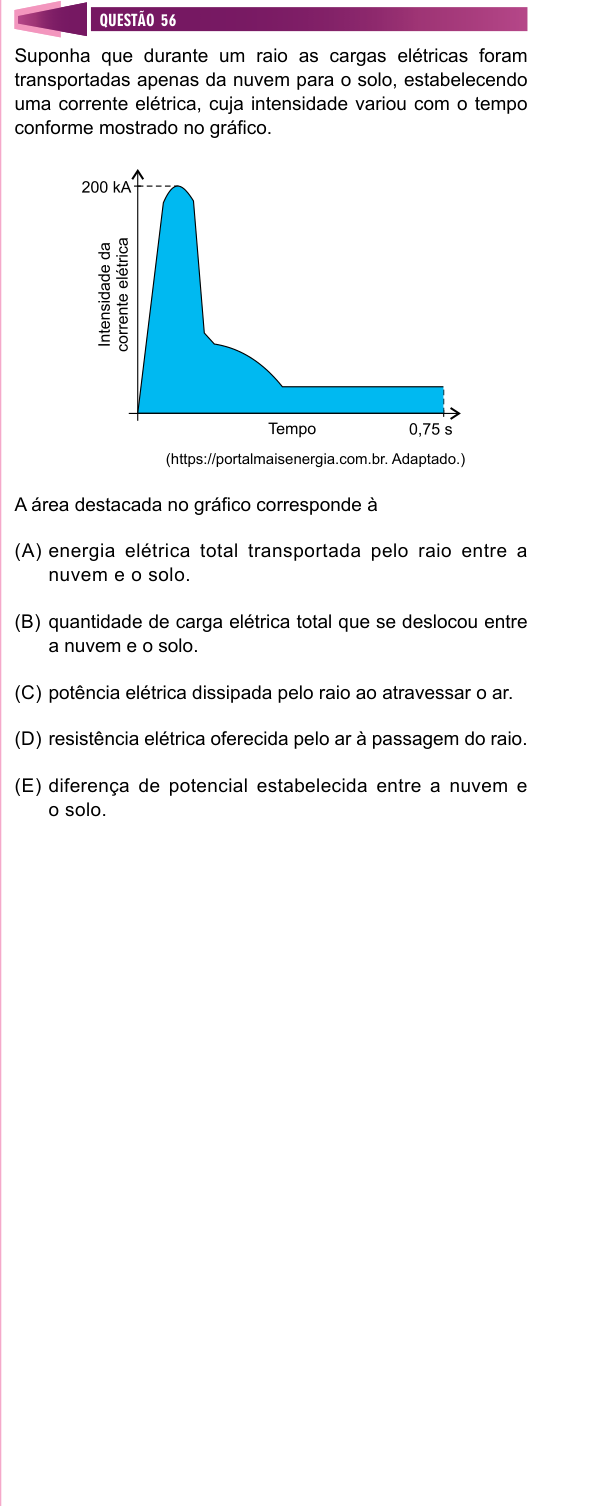

Suponha que durante um raio as cargas elétricas foram transportadas apenas da nuvem para o solo, estabelecendo uma corrente elétrica, cuja intensida...

Alternativa B - quantidade de carga elétrica total que se deslocou entre a nuvem e o solo.

Introdução

A questão aborda um fenômeno elétrico natural e de grande magnitude: o raio. Ao analisar o transporte de cargas elétricas durante um raio, representado por um gráfico da intensidade da corrente elétrica em função do tempo, somos levados a aplicar os conceitos fundamentais da eletrodinâmica para interpretar o significado físico da área sob essa curva.

Desenvolvimento

A corrente elétrica é definida como o fluxo ordenado de cargas elétricas. Matematicamente, a intensidade da corrente elétrica média (I) é a razão entre a quantidade de carga (ΔQ) que atravessa uma seção transversal de um condutor e o intervalo de tempo (Δt) em que essa travessia ocorre: I = ΔQ / Δt

Para correntes que variam com o tempo, a corrente instantânea (i) é a derivada da carga em relação ao tempo: i = dQ / dt

Rearranjando essa expressão, obtemos: dQ = i dt

Para encontrar a quantidade total de carga (Q) que se deslocou durante um determinado intervalo de tempo (de t₁ a t₂), precisamos integrar a corrente instantânea em relação ao tempo: Q = ∫ᵢ dt

No contexto de um gráfico onde o eixo vertical representa a intensidade da corrente (i) e o eixo horizontal representa o tempo (t), a integral de i dt corresponde geometricamente à área sob a curva da função i(t) no intervalo de tempo considerado.

Análise

Vamos analisar cada alternativa com base nos conceitos desenvolvidos:

• Alternativa A) energia elétrica total transportada pelo raio entre a nuvem e o solo.

  • A energia elétrica (E) é geralmente calculada como o produto da potência (P) pelo tempo (t) (E = P × t) ou da carga (Q) pela diferença de potencial (V) (E = Q × V). A área sob a curva I vs. t representa a carga (Q), não diretamente a energia. Para determinar a energia, seriam necessários outros parâmetros, como a diferença de potencial envolvida. Portanto, esta alternativa está incorreta.

• Alternativa B) quantidade de carga elétrica total que se deslocou entre a nuvem e o solo.

  • Conforme explicado no desenvolvimento, a corrente elétrica é a taxa de fluxo de carga. Assim, a integral da corrente elétrica em função do tempo (∫ i dt) representa a quantidade total de carga elétrica (Q) que fluiu. A área sob a curva de um gráfico de corrente versus tempo é exatamente essa integral. Portanto, esta alternativa está correta.

• Alternativa C) potência elétrica dissipada pelo raio ao atravessar o ar.

  • A potência elétrica (P) é a taxa na qual a energia é transferida ou dissipada. Ela é dada por P = E / t ou P = V × I. A área sob o gráfico I vs. t é a carga, não a potência. Para encontrar a potência, seria necessário ter informações sobre a diferença de potencial ou a energia e o tempo. Portanto, esta alternativa está incorreta.

• Alternativa D) resistência elétrica oferecida pelo ar à passagem do raio.

  • A resistência elétrica (R) é uma propriedade do material que se opõe ao fluxo de corrente, dada pela Lei de Ohm (R = V / I). A área sob o gráfico I vs. t não tem relação direta com a resistência. Para calcular a resistência, seriam necessários valores de tensão e corrente. Portanto, esta alternativa está incorreta.

• Alternativa E) diferença de potencial estabelecida entre a nuvem e o solo.

  • A diferença de potencial (V), também conhecida como tensão, é a energia potencial elétrica por unidade de carga. Ela é medida em Volts. A área sob o gráfico I vs. t é a carga, não a diferença de potencial. Portanto, esta alternativa está incorreta.

Conclusão

A interpretação de gráficos é uma habilidade fundamental na física. No caso de um gráfico de intensidade de corrente elétrica em função do tempo, a área sob a curva representa a integração da corrente em relação ao tempo. Por definição, essa integral nos fornece a quantidade total de carga elétrica que fluiu durante o intervalo de tempo correspondente. Este conceito é crucial para a compreensão de fenômenos elétricos transientes, como a descarga de um raio.

Alternativa B.
