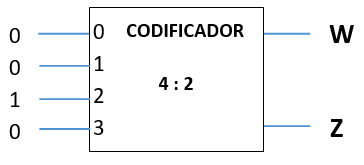

Considere o circuito a seguir: Qual é o valor das saídas W (mais significativo) e Z (menos significativo), do circuito representado, se as entradas forem fixadas em 0010?

Question

![Figura da questão](https://pub-95884a005c2f458c841f72a9eb5b37bf.r2.dev/questoes/canvas/ceb02416-8812-4fe2-964d-3badbf91424f.png)

Calculadora Univesp Gabarito · Accepted Answer

A resposta correta é a alternativa C: W=1 e Z=0.

Marcone Santos · Answer

GABARITO A resposta correta é: “W=1 e Z=0.” Justificativa: O circuito é de um codificador 4:2; logo a entrada 0010 (entrada 2) corresponde ao binário equivalente ao 2, ou seja, W=1 e Z=0.
