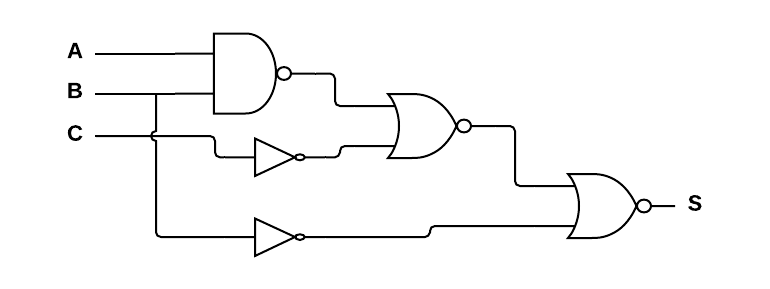

Qual combinação de entradas a seguir trará nível lógico ALTO na saída do circuito dado?

Question

![Figura da questão](https://pub-95884a005c2f458c841f72a9eb5b37bf.r2.dev/questoes/canvas/9cb7966b-b78f-47f3-bd0f-f82e5ae50cf6.png)

Calculadora Univesp Gabarito · Accepted Answer

A resposta correta é a alternativa D: A=1, B=1, C=0

Marcone Santos · Answer

Por meio da tabela verdade de cada porta lógica, é possível rastrear os sinais e chegar ao resultado. A B C S 0 0 0 0 0 1 0 0 1 0 2 0 1 0 1 Ā · B · C̄ 3 0 1 1 0 4 1 0 0 1 A · B̄ · C̄ 5 1 0 1 1 A · B̄ · C 6 1 1 0 1 A · B · C̄ 7 1 1 1 0 Das combinações apresentadas, somente A=1, B=1, C=0 produzirá S=1.

Feedback
