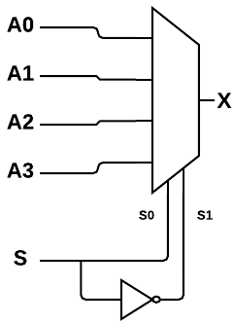

Considere o circuito a seguir que utiliza um multiplexador: Quais são as saídas X para os valores de S=0 e S=1?

Explique melhor esta questão
Abre o Tutor com o enunciado e as alternativas já no campo — você revisa e envia.
No plano gratuito são 1 simulado e 2 perguntas ao Tutor por dia
No Premium os dois ficam sem limite, e cada questão que você errar no simulado vem com a resolução comentada. Sai por R$ 13,30/mês no trimestral e você cancela quando quiser.
Esta questão foi verificada por um de nossos administradores.
GABARITO A resposta correta é: “A1 e A2.” Justificativa: Se S=0, S0=0 e S1=1, logo no MUX a saída corresponde à entrada A1. Se S=1, S0=1 e S1=0, logo no MUX a saída corresponde à entrada A2.
