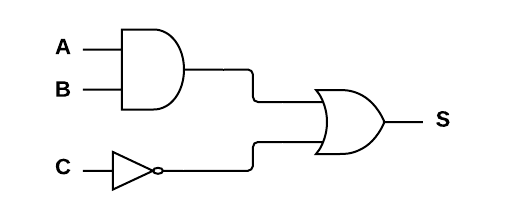

Dado o circuito lógico a seguir, determine a expressão para S. ![Figura da questão](https://pub-95884a005c2f458c841f72a9eb5b37bf.r2.dev/questoes/canvas/bb446ddb-05d8-488a-aa5a-495e514d9f91.png)

A resposta correta é a alternativa A: S = C̄ + B · A

GABARITO A resposta correta é: S = C̄ + B · A Justificativa O exercício utiliza três portas lógicas, AND, NOT e OR. A saída S.
