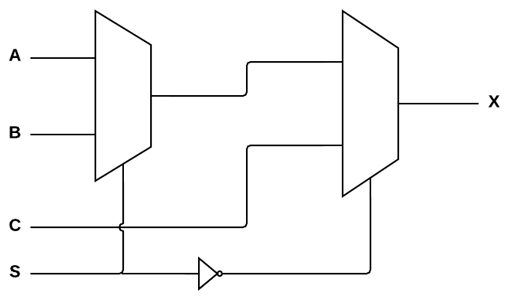

No circuito a seguir, os multiplexadores são de 2:1: Dependendo da entrada de seleção S, quais valores a saída X poderá assumir?

Explique melhor esta questão
Abre o Tutor com o enunciado e as alternativas já no campo — você revisa e envia.
No plano gratuito são 1 simulado e 2 perguntas ao Tutor por dia
No Premium os dois ficam sem limite, e cada questão que você errar no simulado vem com a resolução comentada. Sai por R$ 13,30/mês no trimestral e você cancela quando quiser.
Esta questão foi verificada por um de nossos administradores.
GABARITO A resposta correta é: “B ou C.” Justificativa: Quando S=0, habilita a saída C no segundo estágio, independendo do que sai no primeiro estágio. Se S=1 no primeiro estágio, tem-se na saída B, que será habilitada para sair em X. Logo, B ou C são as saídas possíveis para X.
