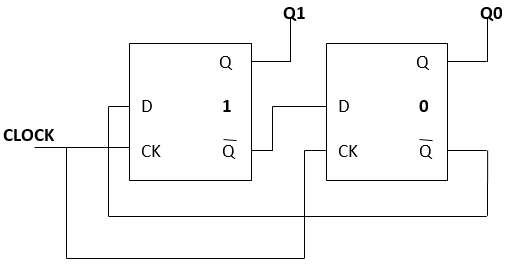

O diagrama a seguir é de um registrador. Sabendo-se que as saídas estão inicialmente em 0 (Q1 = 0 e Q0 = 0), como variam as saídas Q1 e Q0?

GABARITO A resposta correta é: “00 – 11 – 00” Justificativa: Condição inicial Q1 = 0 e Q0 = 0, logo, D1 = 1 e D0 = 1. Com outro clock, as novas saídas serão Q1 = 1 e Q0 = 1 e as entradas passarão a D1 = 0 e D0 = 0. Um novo clock fará essas entradas passarem às saídas e, então, teremos Q1 = 0 e Q0 = 0, retornando à condição inicial e finalizando a sequência.
