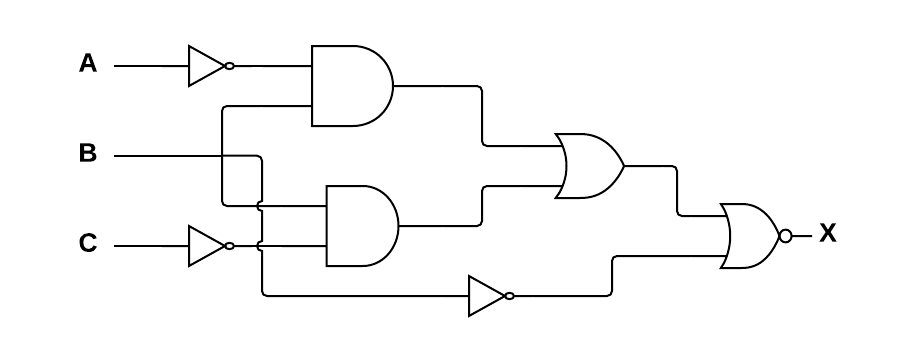

QUESTÃO ANULADA Dado o circuito lógico a seguir, determine a expressão para X.
Explique melhor esta questão
Abre o Tutor com o enunciado e as alternativas já no campo — você revisa e envia.
No gabarito dizia que a resposta correta seria: X = B̄ + (ĀB + BC̄̄)mas a ultima porta é um NOR, assim sendo o correto deveria ser X = (B' + (A'B + BC'))'
